设备简介:
名称:CH-N三木水平钢板起重钳
品牌:日本三木NETSUREN品牌
型号:CH-N型
用途:适用于船厂、建筑施工、港口、码头、钢厂等领域内钢板水平吊运以及重叠钢板吊装
CH-N三木水平钢板起重钳特点:
1、CH-N三木水平钢板起重钳采用高强度合金钢精密锻造而成,经过热处理工艺,自重轻,坚固耐用。
2、CH-N三木钢板钳附带锁挡凸轮,夹紧力随载荷的增加而增强,吊装紧固不脱落,安全系数达5倍。
3、通过凸轮轴的扭转螺旋弹簧的作用,首次负荷起作用,吊挂作业前的安装比较稳定。

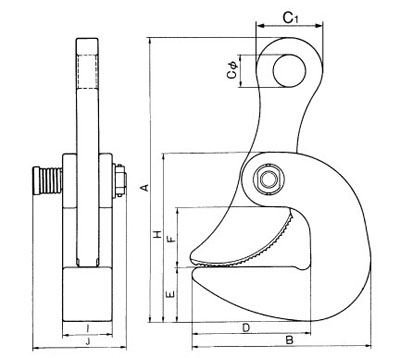

CH-N三木水平钢板起重钳参数:
基本使用
荷重 |
クランプ
範囲 |
くわえ深さ
(D) |
A
max |
B |
C |
C1 |
E |
F |
H |
I |
J |
自重(kg) |
1/2TON |
0~20 |
70 |
157 |
100 |
20 |
40 |
30 |
35 |
95 |
25 |
50 |
1.2 |
15~35 |
70 |
172 |
100 |
20 |
40 |
30 |
50 |
110 |
25 |
50 |
1.4 |
1TON |
0~25 |
75 |
177 |
120 |
24 |
40 |
35 |
35 |
110 |
30 |
60 |
1.8 |
20~45 |
75 |
197 |
120 |
24 |
40 |
35 |
55 |
130 |
30 |
60 |
2.0 |
2TON |
0~30 |
110 |
248 |
160 |
30 |
56 |
50 |
55 |
155 |
40 |
73 |
4.6 |
25~55 |
110 |
273 |
160 |
30 |
56 |
50 |
80 |
180 |
40 |
73 |
4.8 |
3TON |
0~40 |
130 |
309 |
195 |
36 |
72 |
60 |
65 |
185 |
55 |
108 |
9.5 |
35~75 |
130 |
344 |
195 |
36 |
72 |
60 |
100 |
220 |
55 |
108 |
10.0 |
5TON |
0~50 |
170 |
410 |
255 |
45 |
110 |
80 |
85 |
255 |
70 |
140 |
25.0 |
45~95 |
170 |
455 |
255 |
45 |
110 |
80 |
125 |
300 |
70 |
140 |
26.0 |
