设备简介:
名称:F-DL-O型三木钢板吊具、F-DL-O型钢板起重钳
品牌:日本三木NETUREN品牌
型号:F-DL-O型
用途:适用于船厂、建筑施工、港口、码头、钢厂等领域内厚板、大型钢板的水平起吊
F-DL-O型三木钢板吊具特点:
1、F-DL-O型三木钢板吊具采用高强度合金钢精密锻造而成,经过热处理工艺,大幅提高疲劳强度。
2、F-DL-O型三木钢板起重钳采用广口型设计,适用于厚板、大型、重型钢板起吊,使用时多成对及以上偶数单位使用,安全系数高达5倍。

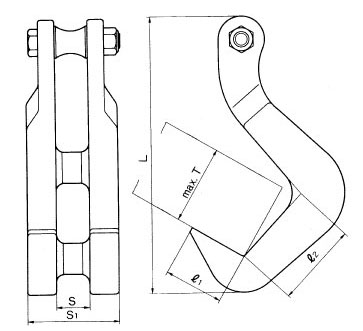

F-DL-O型三木钢板吊具参数:
基本使用
荷重 |
型式 |
引掛部寸法 |
厚さ(T)
max |
L |
S |
S1 |
自重(kg) |
ℓ1 |
ℓ2 |
1TON |
2.5S-100 |
60 |
105 |
100 |
282 |
25 |
75 |
5.0 |
2TON |
3.5S-100 |
65 |
105 |
100 |
302 |
35 |
95 |
9.0 |
3TON |
4S-120 |
70 |
150 |
120 |
430 |
40 |
110 |
19.0 |
5TON |
5S-120 |
90 |
130 |
120 |
420 |
50 |
140 |
24.0 |
10S-120 |
100 |
190 |
26.0 |
7TON |
5S-120 |
90 |
130 |
120 |
420 |
50 |
140 |
28.0 |
10TON |
6S-120 |
100 |
140 |
120 |
420 |
60 |
170 |
39.5
|

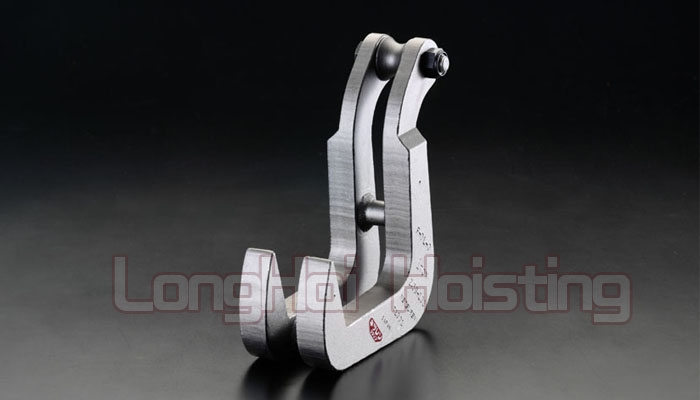

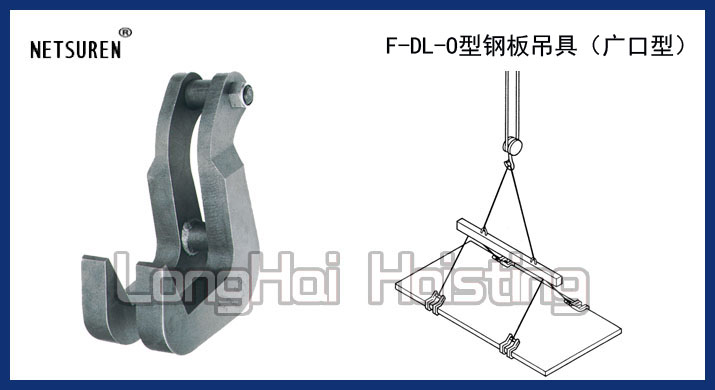

F-DL-O型三木钢板吊具图片:
