设备简介:
品牌:日本EAGLE CLAMP鹰牌
名称:SBN鹰牌螺旋钢板起重钳,鹰牌螺旋式钢板夹钳
型号:SBN型
用途:钢板、型钢、平钢、钢制梁、钢骨、桥梁、铁钢构物、钢制框架、钢板桩、管、造船用变压器材料抬高、搬运、悬挂、固定、反转、旋转、焊接、组装、搭载、冲压加工、弯曲加工等
SBN鹰牌螺旋钢板起重钳特点:
- SBN鹰牌螺旋钢板起重钳采用球形旋转颚式自动紧固机构
- 鹰牌螺旋式钢板夹钳设有压力螺母,即使在无负载条件下也能防止夹子因弹簧力而脱落
- 日本进口钢板钳的锥形弹簧,可将球形夹头始终保持在正确的位置
- SBN鹰牌钢板起重钳紧固螺丝和球形转动颚板由特殊合金钢制成,感应淬火
- SBN鹰牌螺旋钢板起重钳采用特殊合金钢精密锻造,表面镀锌处理

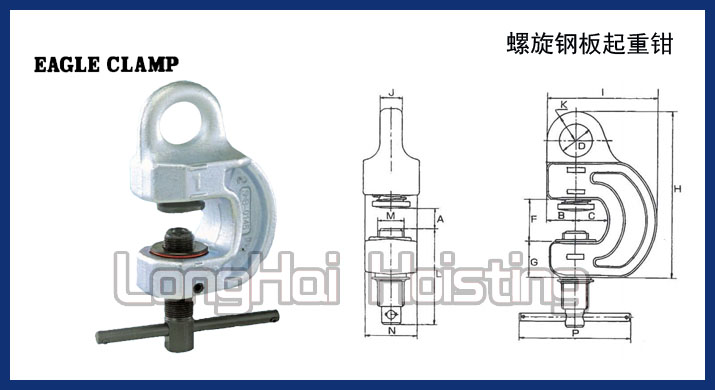

SBN鹰牌螺旋钢板起重钳示意图:
SBN鹰牌螺旋钢板起重钳技术参数:
型号
|
使用载荷
范围(kg)
|
有效板厚(mm)
|
尺寸(mm)
|
自重(kg)
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
O
|
P
|
SBN-300
|
30~300
|
1~25
|
19
|
25
|
Φ23
|
26
|
41
|
26
|
131.5
|
74
|
14
|
21.5
|
92
|
Φ18
|
43
|
Φ27.5
|
150
|
1.2
|
SBN-500
|
50~500
|
1~25
|
23
|
25
|
Φ27
|
29
|
41
|
29
|
140
|
86
|
15
|
24
|
96
|
Φ20
|
46
|
Φ275.
|
150
|
1.8
|
SBN-800
|
80~800
|
25~50
|
26.5
|
34
|
Φ30
|
29
|
66
|
29.5
|
174.5
|
110.5
|
16
|
29
|
96
|
Φ20
|
48
|
Φ27.5
|
150
|
2.4
|
SBN-1
|
100~1000
|
1~30
|
33
|
33
|
Φ35
|
35.5
|
49.5
|
36
|
181.5
|
113
|
18
|
35.5
|
109
|
Φ24
|
60
|
Φ37
|
150
|
3.8
|
SBN-2
|
400~2000
|
5~30
|
35
|
35
|
Φ36
|
41
|
55
|
40
|
195
|
127
|
25
|
35
|
117
|
Φ28
|
65
|
Φ43
|
150
|
5.6
|
SBN-3
|
600~3000
|
5~35
|
40
|
43
|
Φ45
|
47.5
|
61
|
45.5
|
223
|
150
|
30
|
40
|
134
|
Φ32
|
70
|
Φ50
|
200
|
8.3
|
SBN-5
|
1000~5000
|
10~40
|
47
|
45
|
Φ50
|
52
|
73
|
55
|
260
|
177
|
35
|
47
|
143.5
|
Φ38
|
84
|
Φ60
|
200
|
13.8
|

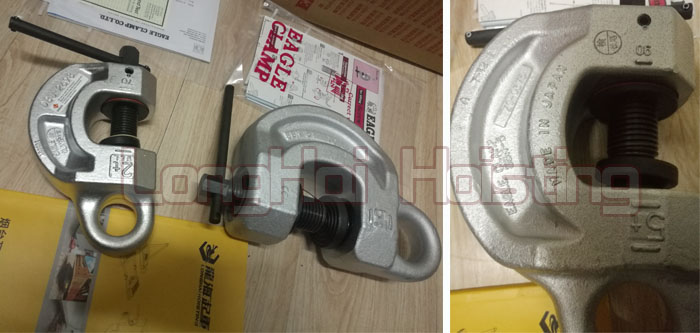

SBN鹰牌螺旋钢板起重钳实物图:
SBN鹰牌螺旋钢板起重钳售后与保质期:
SBN鹰牌螺旋钢板起重钳,正常使用情况下保质期为12个月,在保质期内出箱任何问题均可免费维修或更换配件,因个人使用不当造成机械损坏,正常收取费用!
